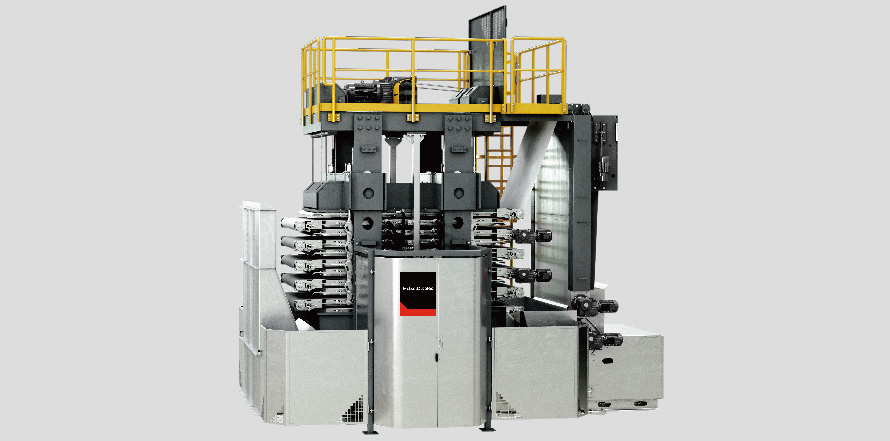

在全球范围内，拉罗克斯 （Larox）于1977年设计、制造了世界上第一台立式压滤机，此后， 拉罗克斯持续精进立式压滤机相关技术。2010年，拉罗克斯被奥图泰公司收购。2019年，我们在苏州工厂开始量产 TPS 立式压滤机。 美卓TPS立式压滤机结构紧凑，性能可靠，过滤效果卓越，让过滤更安全更清洁，同时可用性高，故障率低，年过滤产能显著提高，生产成本降低。 我们采用创新的电动闭合系统*，便于维护，使年机器运转率最大化，同时，优异的固液分离效果带来稳定的滤饼厚度和残余水分含量。

优势

• 工艺性能可靠、高效
• 能耗更低，运行成本更低
• 挤压压力高达16公斤，独有的滤饼厚度控制程序，滤饼干燥均匀
• 维护简易，年运转率更高
• 交货时间大幅缩短
• 本地化配件供应和服务支持，售后需求响应速度更快

运行

以专业技术和最高的安全标准为后盾：信赖之选

在全球范围内成功安装近1300台立式压滤机，我们的过滤机在广阔的应用领域内成为可靠性和效率的标杆:

• 50年的过滤机设计及制造经验
• 超过40年的滤板设计经验及压滤机服务经验
• 50年来针对各类料浆的橡胶隔膜配方经验及易损件设计经验
• 质量保证和质量控制系统遵循美卓全球标准

创新设计满足客户的个体需求，整体运维成本低

获得专利的电气提升系统*使操作人员可以按照其需求及工作条件的情况调节板框的运行速度，而过滤效果也能同时得到保障。按照客户的工艺需求，滤板组打开及闭合的速度可设置在每秒5毫米至10毫米之间，滤布的移动速度在每秒10毫米至300毫米之间。

TPS立式压滤机配备了气动控制滤板锁紧装置，为维修服务带来最高的安全系数。电动闭合滤板组的设计降低了运行成本；配件本地采购，具有成本优势。

全自动化运行，性能始终如一

自动化系统提供精确、实时的工艺监控。当系统发现故 障点时，操作员可立即识别故障点，并通过用户友好的HMI人机界面采取适当的修正措施。

本地化服务缩短等待时间

中国制造将交付时间大幅缩短，TP-S的备件于中国采购，供货速度更快，中国服务团队也可更快地响应客户的服务需求。

主要应用：

• 采矿
• 选矿
• 冶炼
• 非金属矿石
• 食品医药
• 通用化工

TPS立式压滤机主要过滤步骤:

1. 过滤

滤板组闭合后，料浆被泵入过滤机，经过分流管道同时进入各个过滤腔室。滤液穿过滤布汇集到收集区，然后通过管道排出。当更多的料浆进入过滤腔室替换掉滤液时，开始形成滤饼层。随着滤饼层的增厚，泵压的压力增大，迫使更多滤液穿过滤布，直至达到所需的滤饼厚度。过滤后的固体物留在滤布表面，形成整块滤饼。

2. 隔膜压滤 I

高压水被泵入位于每个腔室顶部的隔膜，隔膜充水后鼓起，腔室体积减小，滤饼中的水分被进一步挤压出去。使用致密的滤布作为过滤媒介，形成非常清澈的滤液。

3. 滤饼洗涤

洗涤水通过进料管进入过滤腔室，与此同时隔膜因充水被抬升，滤饼中的母液被挤出。洗涤水冲洗滤饼，穿过滤布，平稳地置换掉母液，高效地完成滤饼洗涤。

4. 隔膜压滤 II

和第一次隔膜压滤的方式一样，过滤腔室中的洗涤水被隔膜从滤饼中挤出。洗涤水均匀地穿过滤饼，水耗最小，滤饼含水量稳定，滤饼洗涤综合效率高。

5. 空气干燥

压缩空气从进料管进入，对滤饼进行干燥。空气进入过滤腔室，抬升隔膜，使压迫隔膜的水被排出压滤机。空气吹扫滤饼，使滤饼水分降到最低，将滤液腔室排空。

6. 卸饼

空气干燥滤饼后，滤板打开，滤布驱动系统启动。干燥的滤饼随着滤布的移动，从每个腔室卸出。

7. 滤布清洗

一体化清洗装置将高压水喷洒到滤布的两面，最大程度地减少滤布堵塞，延长滤布的寿命，确保过滤效果始终如一。

* 中国及国际专利申请号（CN201910878494.6, PCT/CN2019/077206, CN201910878563.3, 和 PCT/CN2019/077208）
* 中国实用新型专利申请号（201921549834.2 和 201921549831.9.）
