Vasa HD系列渣浆泵专为矿物加工行业中苛刻的应用而设计。卓越的水力学设计确保了大规格磨耗件在整个寿命期内的最高效率。

当需要更高的压力时

在最小规格的美卓MD系列或X 系列渣浆泵因规格太大而不适用的情况下，VASA HD系列卧式渣浆泵是最佳的选择。

此外，VASA HD渣浆泵非常适合于需要更高的最大泵工作压力的应用。

• 流量：1 000 m³/h – 4 400 USGPM

• 扬程：可达55 m – 180 ft

• 最大工作压力：25 bar – 360 psi

典型应用

• 磨机排料

• 水力旋流器给料

• 尾矿处理

• 选场内矿浆输送泵

设计

轴及其大规格滚柱轴承组装在筒式轴承座上，而轴承座安装在装配式泵架中。

填料箱也连接在同一泵架上，以确保轴和密封装置之间的完全同心度。

叶轮通过锥度和销键固定在轴上，即使在反向旋转时也能保证安全连接，而且更换也很简便。

垂直分体式泵壳可实现多达5台标准泵串联运行。

轴封方式可采用压盖密封、水冲洗填料函密封或动态“副叶轮”密封。两种方式均由叶轮上的泵出叶片支承。填料函具有双重防矿浆侵入保护。

维护保养简便

VASA HD渣浆泵由天然橡胶或高铬铸铁(SHR)磨耗件保护。在同一泵壳中，可以使用柔软的天然耐磨橡胶或坚硬的金属衬板。

这些零部件全面可以互换使用。这意味着，胶衬泵壳可以配备高铬叶轮和吸入口衬板，以实现最低运营成本。

独特的“撬杆式”滑动底座设计与泵“后拉出式”特性相结合，最大程度地减少了检查和/或更换叶轮和轴封的维修停机时间。甚至可以更换吸入口衬板，而不需要断开吸入或出口管道。

安装

滑动底座布置无需再使用单独的基础。

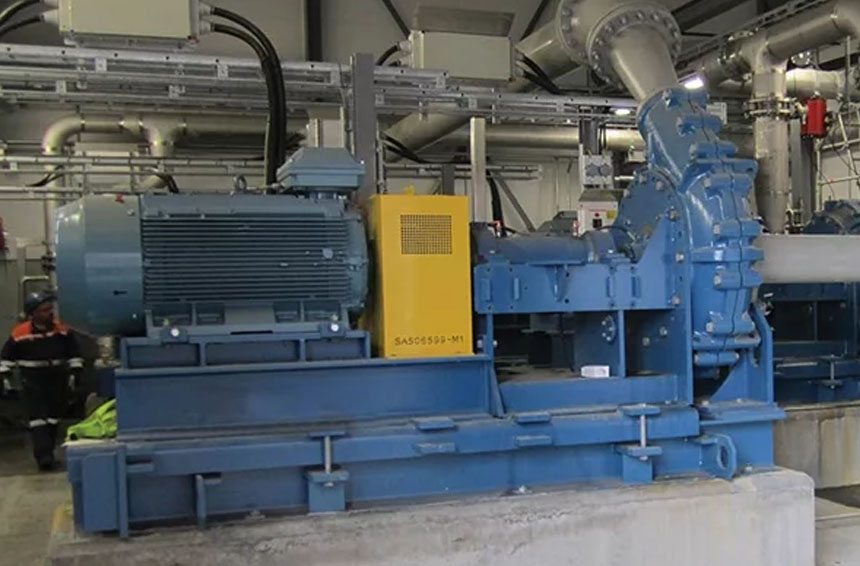

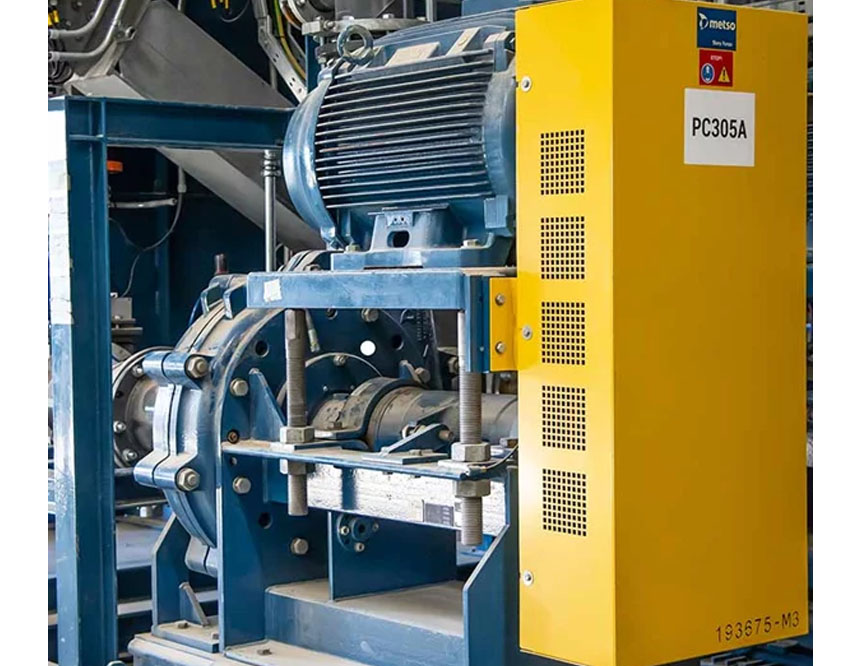

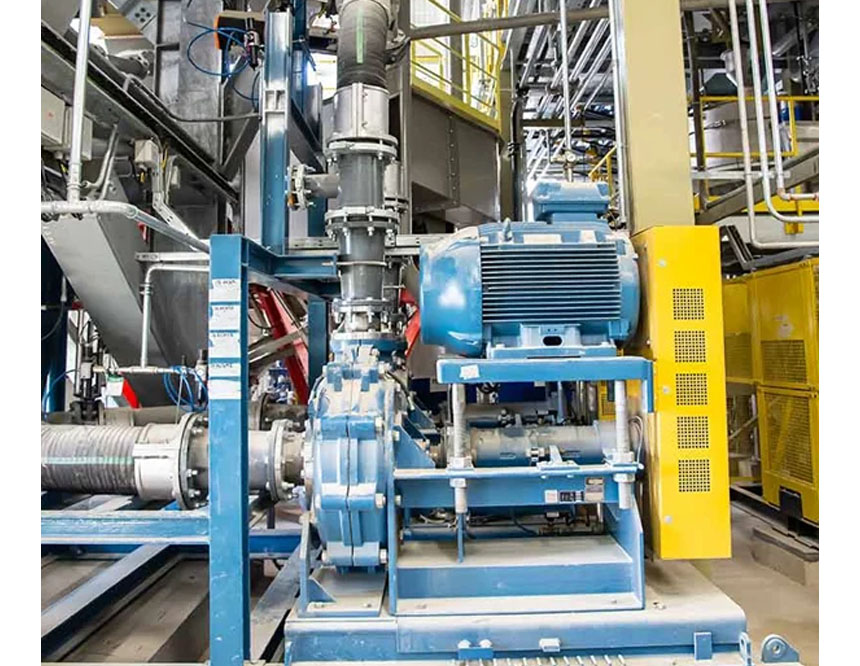

对于顶置式电机装配，可调节电机底板与泵架集成为一个整体。也可以提供直接联轴和反向顶置式电机装配。

电机规格

电机规格和驱动组件随渣浆泵的应用而异。计算泵速和电机功率的必要数据有：

• 流量(l/min, GPM或类似值)

• 矿浆密度(kg/m³)

• 总出口扬程(m, ft)
