立式地坑泵专为磨蚀性矿浆输送而设计。立式地坑泵因其坚固性和维护保养简便而著称，常用于选矿厂地面污水坑、钢铁厂轧钢废屑泵送，以及机床切屑液和木屑泵送。
-
多用途
选矿厂、钢铁厂，以及切屑液和木屑泵送。
-
安装简单
小规格泵可简单地悬挂在污水坑中，较大规格的泵则栓固在固定底板上。
-
坚固的设计
维护保养要求最低，且无需使用冲洗水。轴承有双密封保护，可防止渣浆侵入。
-
高质量零部件
配备耐磨天然橡胶、高铬白口铸铁合金和其他材质的零部件。零部件全面可互换使用和组合使用。
Sala系列立式地坑泵运行可靠
多用途
选矿厂地面污水坑
钢铁厂轧钢废屑泵送
机床切屑液泵送
木屑泵送
安装简单

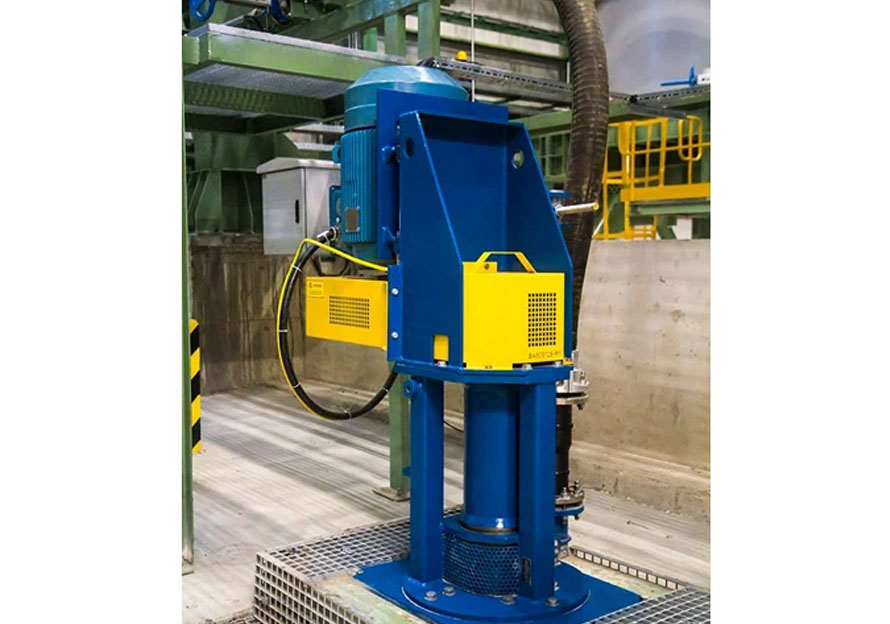

小规格泵可以通过所提供的吊架悬挂在污水坑中。较大规格的泵通常被栓固在固定底板上。泵轴承位于底板上方的轴承座中，以确保无障碍接近和保护。
所有泵都可以间歇性地干运转。带有金属部件的泵可以在无限长的时间内干运转。根据要求，还可以提供加长机架和底板下轴承的特殊设计。
坚固的设计
重型泵轴采用悬臂轴式设计，悬挂在轴承座下方。无需任何潜水轴承、填料函或轴密封。这种设计确保了维护保养需求最少，且无需使用冲洗水。
泵轴支承在油脂润滑的滚珠轴承上。通过轴和轴承总成的外部轴向调节，来保持叶轮间隙。轴承具有防止矿浆侵入的双重保护密封。
高质量零部件
标准泵的零部件材质为耐磨天然橡胶或标称硬度600 BHN的高铬白口铁合金。
可提供的其他磨耗件材质包括合成橡胶弹性材料、聚氨酯和金属，例如316不锈钢和CD4MCu。不同材质的零部件全面可互换使用和结合使用，以实现最佳使用寿命。
湿端
“湿端”部件采用具有超长磨损寿命的超厚截面结构设计，专为最苛刻的应用而设计。
单蜗壳和宽大的固体颗粒通道确保了泵的安全和无堵塞运行。“湿端”总成悬挂在轴承座下方的管柱上。
驱动装置
泵可以配备三角皮带驱动装置、电机和驱动装置防护罩。电机垂直安装在轴承座旁边的一个可调节电机底板上。
电机规格
电机规格和三角皮带驱动装置随泵的应用而异。泵、转速和驱动电机选型所需的最低程度数据有：
矿浆流量
矿浆密度
总出口扬程

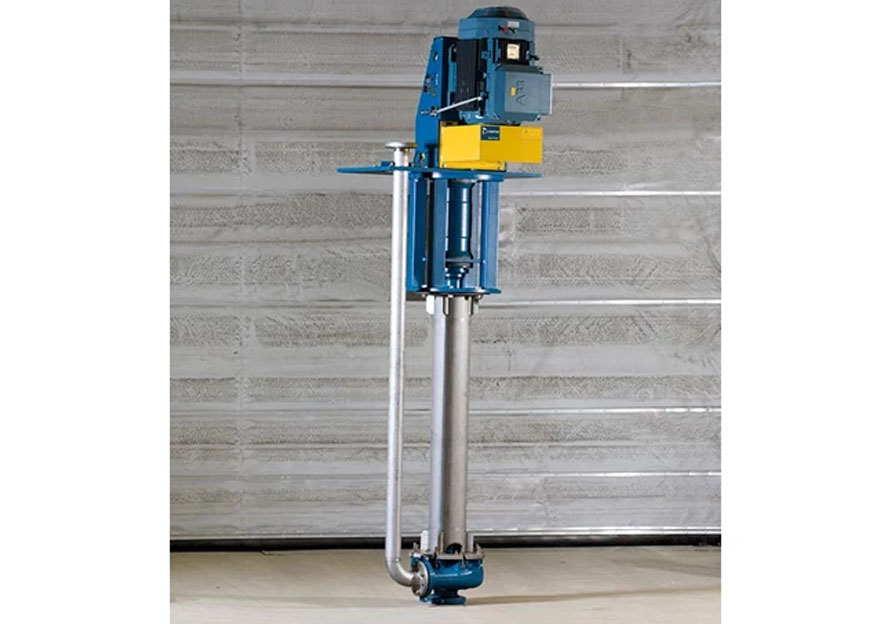

Sala VS立式地坑泵
地坑泵专门用于磨蚀性矿浆，具有结构坚固、维护保养简便等特性。
Sala VS地坑泵是市场上最坚固、最耐用和可靠性最高的泵之一。因此，VS系列地坑泵是全球大多数重工业客户的首选。
Sala VSH和Sala VSM地坑泵
Sala VSH和Sala VSM地坑泵是经典的Sala VS地坑泵与Orion系列卧式泵湿端部件的完美结合。
其主要优点是：卧式渣浆泵和地坑泵均采用相同的湿端部件，因而降低了零部件库存并简化了维护保养。
此外，还能够产生更高的总动态扬程（TDH）和泵扬程。

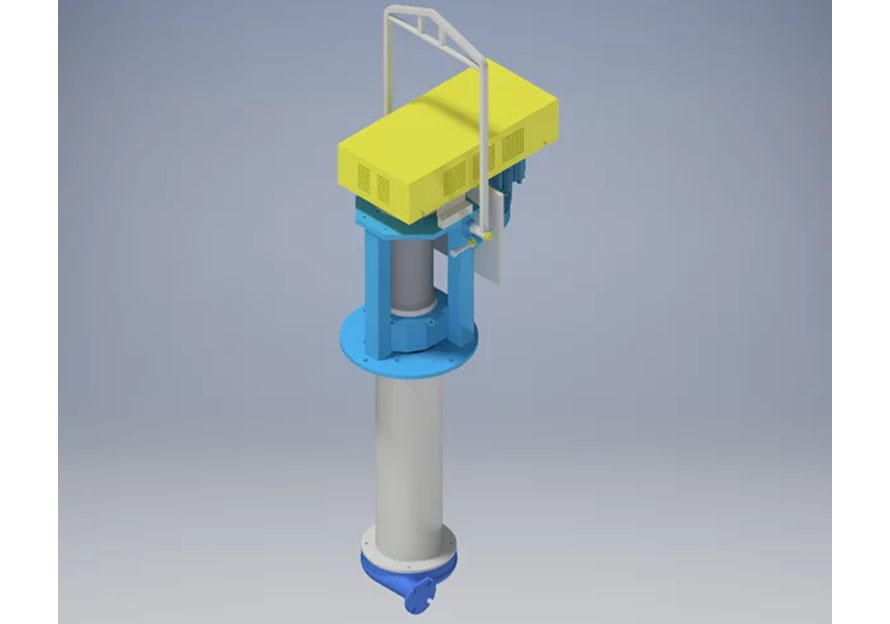

美卓渣浆泵3D模型
3D模型使得最常见的美卓渣浆泵及其配置可以轻松地集成到工厂布置图中。
可以以.stp文件格式下载裸轴泵模型以及泵+电机+驱动装置总成。
SALA VS地坑泵

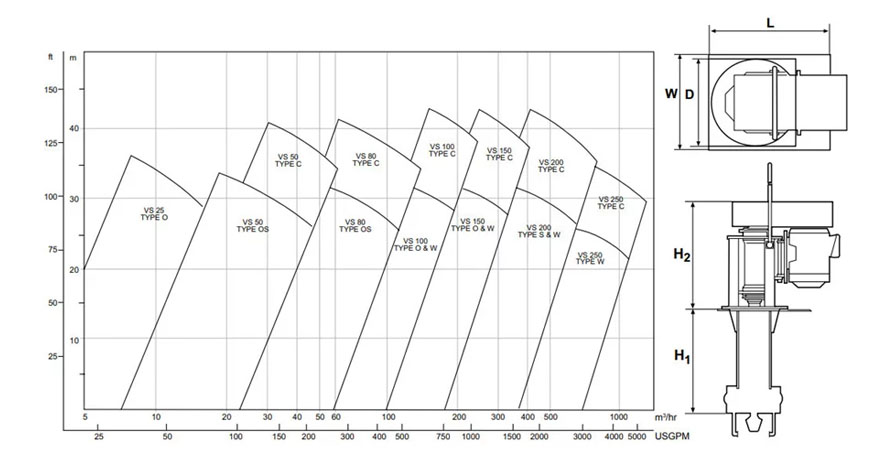

选择Sala VS地坑泵规格和外形尺寸
| 型号 | 出口尺寸 | 高度 (H1) | 高度 (H2) | 轴承架底板 (D) | 宽度 (W) | 重量** | 选装底板 (L) | 选装底板重量 |
|---|---|---|---|---|---|---|---|---|
| VS25 | 25 mm | 800 mm | 585 mm | 400 mm | 450 mm | 130 kg | 450 mm | 11 kg |
| VS25 | 25 mm | 1 200 mm | 865 mm | 530 mm | 600 mm | 350 kg | 600 mm | 27 kg |
| VS25 | 25 mm | 1 500 mm | 865 mm | 530 mm | 600 mm | 375 kg | 600 mm | 27 kg |
| VS25 | 25 mm | 1 800 mm | 865 mm | 530 mm | 600 mm | 395 kg | 600 mm | 27 kg |
| VS50* | 50 mm | 800 mm | 585 mm | 400 mm | 600 mm | 220 kg | 600 mm | 30 kg |
| VS50* | 50 mm | 1 200 mm | 865 mm | 530 mm | 600 mm | 480 kg | 600 mm | 27 kg |
| VS50* | 50 mm | 1 500 mm | 865 mm | 530 mm | 600 mm | 510 kg | 600 mm | 27 kg |
| VS50* | 50 mm | 1 800 mm | 975 mm | 565 mm | 600 mm | 540 kg | 600 mm | 27 kg |
| VS80 | 80 mm | 800 mm | 870 mm | 530 mm | 600 mm | 415 kg | 600 mm | 31 kg |
| VS80* | 80 mm | 1 200 mm | 975 mm | 565 mm | 600 mm | 530 kg | 600 mm | 31 kg |
| VS80* | 80 mm | 1 500 mm | 975 mm | 565 mm | 600 mm | 565 kg | 600 mm | 31 kg |
| VS80* | 80 mm | 1 800 mm | 975 mm | 565 mm | 600 mm | 600 kg | 600 mm | 31 kg |
| VS100 | 100 mm | 800 mm | 850 mm | 530 mm | 600 mm | 435 kg | 750 mm | 45 kg |
| VS100* | 100 mm | 1 200 mm | 960 mm | 565 mm | 600 mm | 550 kg | 750 mm | 45 kg |
| VS100* | 100 mm | 1 500 mm | 960 mm | 565 mm | 600 mm | 585 kg | 750 mm | 45 kg |
| VS100* | 100 mm | 1 800 mm | 960 mm | 565 mm | 600 mm | 620 kg | 750 mm | 45 kg |
| VS150* | 150 mm | 1 200 mm | 965 mm | 565 mm | 750 mm | 645 kg | 900 mm | 80 kg |
| VS150* | 150 mm | 1 500 mm | 1 285 mm | 800 mm | 900 mm | 1 370 kg | 1 200 mm | 140 kg |
| VS150* | 150 mm | 1 800 mm | 1 285 mm | 800 mm | 900 mm | 1 425 kg | 1 200 mm | 140 kg |
| VS200* | 200 mm | 1 200 mm | 1 285 mm | 800 mm | 900 mm | 1 610 kg | 1 200 mm | 172 kg |
| VS200* | 200 mm | 1 500 mm | 1 285 mm | 800 mm | 900 mm | 1 660 kg | 1 200 mm | 172 kg |
| VS200* | 200 mm | 1 800 mm | 1 285 mm | 800 mm | 900 mm | 1 710 kg | 1 200 mm | 172 kg |
| VS250* | 250 mm | 1 500 mm | 1 420 mm | 800 mm | 1 220 mm | 2 200 kg | 1 360 mm | 265 kg |
| VS250* | 250 mm | 1 800 mm | 1 420 mm | 800 mm | 1 220 mm | 2 280 kg | 1 360 mm | 265 kg |
| *可提供耐酸机型，所有湿端部件完全被天然橡胶或氯丁橡胶覆盖 | ||||||||
| **配备金属部件时的重量。如果使用橡胶部件，重量减轻10% |
SALA VSH地坑泵

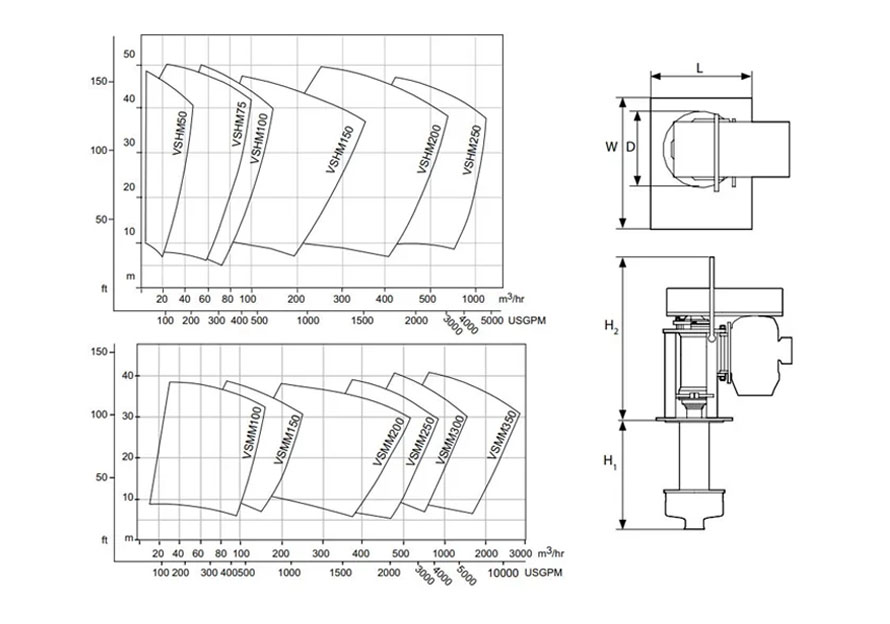

选择Sala VSH 和Sala VSM地坑泵规格和外形尺寸
SALA VSH地坑泵技术参数
| 型号 | 出口直径 | 高度 (H1) | 高度 (H2) | 轴承架底板 (D) | 宽度 (W) | 重量** | 选装底板 (L) |
|---|---|---|---|---|---|---|---|
| VSHM50* | 32 mm | 120 mm/ 150 mm / 180 mm | 870 mm | 530 mm | 600 | 390 kg/ 405 kg / 420 kg | 600 mm |
| VSHR50 | 32 mm | 120 mm/ 150 mm / 180 mm | 870 mm | 530 mm | 600 | 380 kg/ 395 kg / 410 kg | 600 mm |
| VSHM75* | 50 mm | 120 mm / 150 mm / 180 mm | 870 mm | 530 mm | 600 | 415 kg | 600 mm |
| VSHM75* | 50 mm | 120 mm / 150 mm/ 180 mm | 980 mm | 565 mm | 600 | – (–) / 530 kg / 565 kg | 600 mm |
| VSHR75 | 50 mm | 120 mm/ 150 mm/ 180 mm | 870 mm | 530 mm | 600 | 399 kg / 424 kg / 449 kg | 600 mm |
| VSHM100* | 75 mm | 120 mm / 150 mm / 180 mm | 980 mm | 565 mm | 600 | 535 kg / 565 kg / 605 kg | 750 mm |
| VSHR100 | 75 mm | 120 mm / 150 mm / 180 mm | 980 mm | 565 mm | 600 | 555 kg/ 585 kg / 625 kg | 750 mm |
| VSHM150* | 100 mm | 120 mm 150 mm 180 mm | 1 280 mm | 800 mm | 900 | 1 314 kg / 1 366 kg / 1 418 kg | 1 200 mm |
| VSHR150 | 100 mm | 120 mm / 150 mm/ 180 mm | 1 280 mm | 800 mm | 900 | 1 405 kg / 1460 kg/ 1515 kg | 1 200 mm |
| VSHM200 | 150 mm | 120 mm/ 150 mm/ 180 mm | 1 280 mm | 800 mm | 900 | 1 650 kg/ 1 710 kg / 1 770 kg | 1 200 mm |
| VSHR200 | 150 mm | 120 mm/ 150 mm/ 180 mm | 1 280 mm | 800 mm | 900 | 1 680 kg/ 1 740 kg / 1 796 kg | 1 200 mm |
| VSHM250 | 200 mm | 120 mm/ 150 mm/ 180 mm | 1 420 mm | 800 mm | 1 220 | 2 310 kg / 2 400 kg/ 2 480 kg | 1 360 mm |
| VSHR250 | 200 mm | 120 mm/ 150 mm/ 180 mm | 1 420 mm | 800 mm | 1 220 | 2 365 kg/ 2 455 kg / 2 535 kg | 1 360 mm |
| *可提供耐酸机型，所有湿端部件完全被天然橡胶或氯丁橡胶覆盖 | |||||||
| **配备金属部件时的重量。如果使用橡胶部件，重量减轻10% |
SALA VSM地坑泵技术参数
| 型号 | 出口直径 | 高度 (H1) | 高度 (H2) | 轴承架底板(D) | 宽度 (W) | 重量** | 选装底板 (L) |
|---|---|---|---|---|---|---|---|
| VSMM100* | 75 mm | 120 mm / 150 mm / 180 mm | 870 mm | 530 mm | 600 | 430 kg / 465 kg/ 500 kg | 600 mm |
| VSMM150* | 100 mm (4") | 120 mm / 150 mm / 180 mm | 980 mm | 565 mm | 600 (23 1/2") | 560 kg / 590 kg / 630 kg | 750 mm |
| VSMM200* | 150 mm (8") | 120 mm / 150 mm / 180 mm | 1 280 mm | 800 mm | 900 (35 1/2") | 1 390 kg/ 1 445 kg/ 1 500 k | 1 200 mm |
| VSMM250 | 200 mm (10") | 120 mm / 150 mm / 180 mm | 1 280 mm | 800 mm | 900 (35 1/2") | 1 720 kg / 1 780 kg / 1 840 kg | 1 200 mm |
| VSMM300 | 200 mm (10") | 120 mm / 150 mm / 180 mm | 1 420 | 800 mm (31 1/2") | 1 220 (48") | 2 490 kg / 2 570 kg / 2 650 kg | 1 360 mm |
| VSMM350 | 300 mm (12") | 150 mm / 180 mm | 1 420 | 800 mm (31 1/2") | 1 220 (48") | – (–) / 2 745 kg / 2 825 kg | 1 360 mm |
| *可提供耐酸机型，所有湿端部件完全被天然橡胶或氯丁橡胶覆盖 | |||||||
| **配备金属部件时的重量。如果使用橡胶部件，重量减轻10% |
